Zur erzielen der hohen Druckgeschwindigkeit von bis zu 600mm/s und einer Beschleunigung des Druckkopfes mit 2G (Herstellerangaben) ist es erforderlich ein „Feintuning“ des Druckers und den entsprechenden Komponenten zu machen, damit dieser möglichst fehlerfrei druckt.
Im Menü der Fluidd-Oberfläche sind dazu verschiedene Makros verlinkt, die entsprechende Funktionen ausführen
Resonanzfrequenzen XY Diagramme vor Optimierung des Druckers

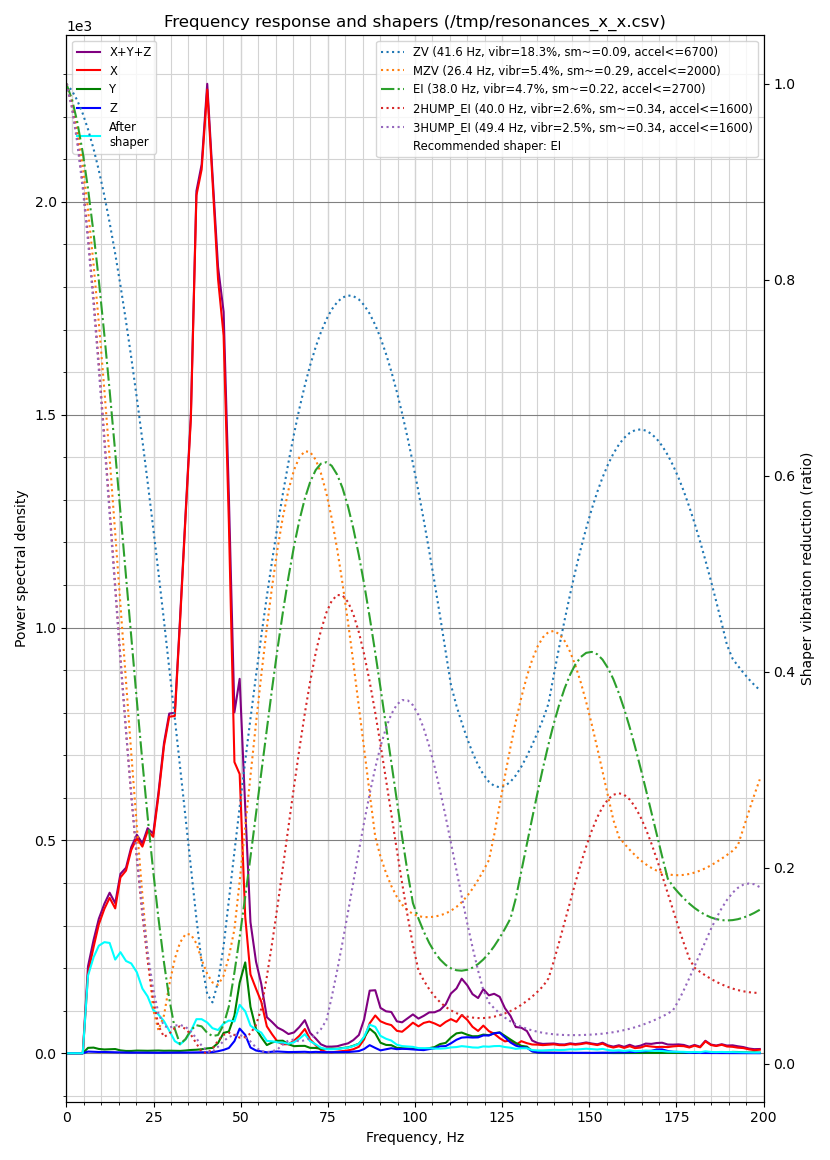

Diagram X-Achse

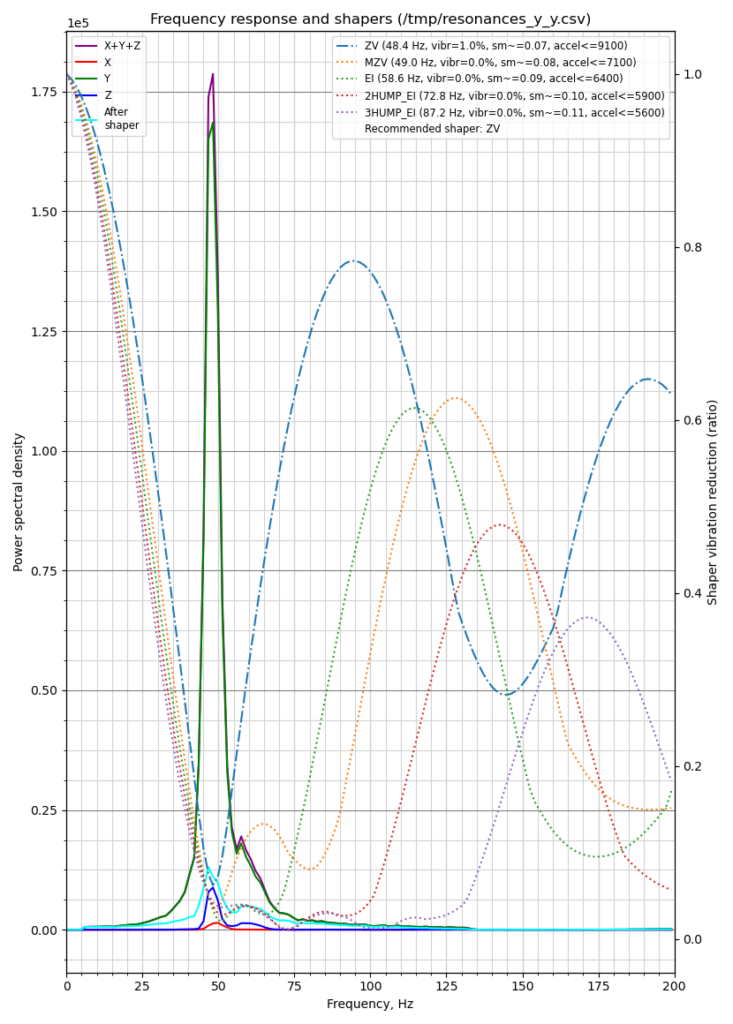

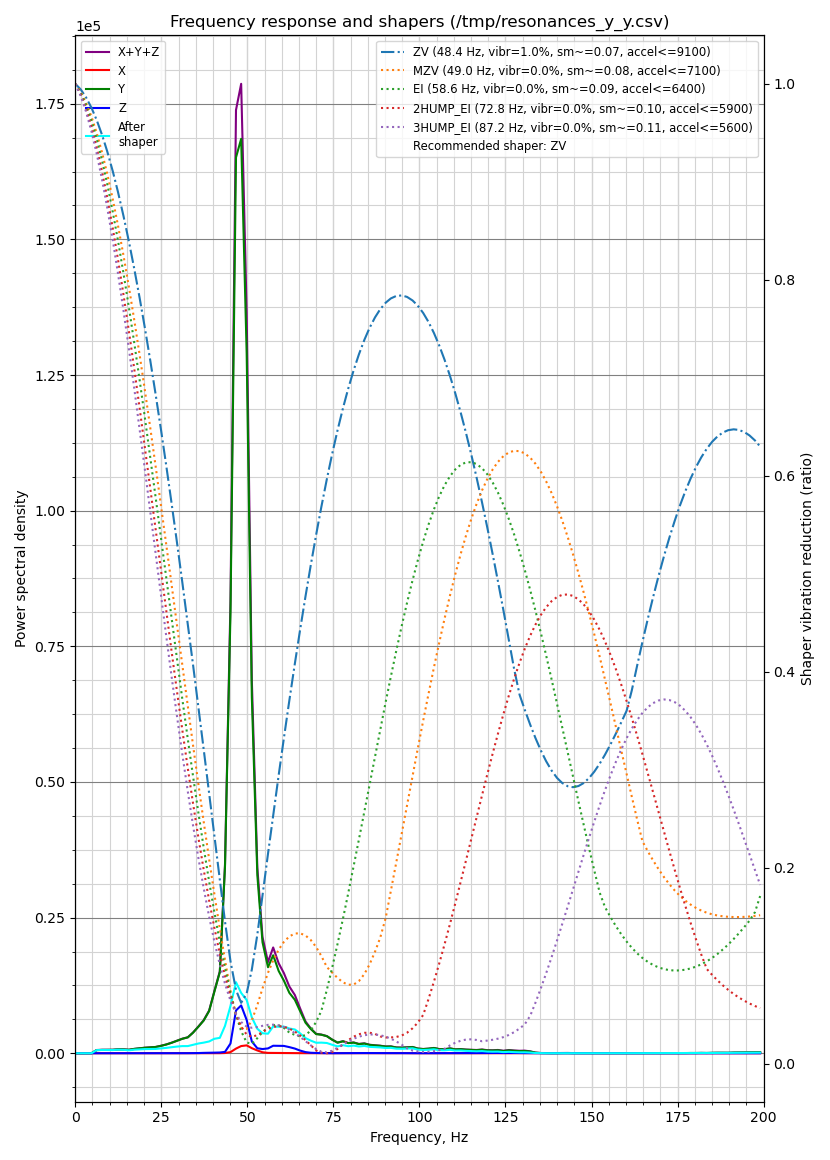

Diagram Y-Achse
Link: Was ist fluidd?
fluidd ist ohne größeren Aufwand zusätzlich zur integrierten Webseite des K1 „Creality Print“ [ip-adresse des druckers] auf dem Drucker zu installieren. Hier ein Link zur Beschreibung: https://www.smartzone.de/creality-k1-rooten-kipper-fluidd-und-mainsail-leicht-gemacht/
-Vorausgesetzt die Firmware auf dem Creality K1 ist mindestens 1.3.3.5 (ab Januar 2024).
Am Drucker einfach die Einstellung „Root-Kontoinformationen“ auswählen und mit OK bestätigen. Anschließend per ssh(*) als root@[ip-adresse des druckers] und passwort „creality_2023“ verbinden und das Webinterface und Moonraker, Nginx und fluidd installieren und (danke an Guilouz)
Tolles Tutorial von Philipps 3D-Druck hier: https://www.youtube.com/@philipps3ddruck
Link zum Wiki von Guilouz für den Creality K1: https://guilouz.github.io/Creality-Helper-Script-Wiki/
hier ein Link: https://www.smartzone.de/creality-k1-rooten-kipper-fluidd-und-mainsail-leicht-gemacht/
Nach erfolgter installation, den Drucker neu starten und fluidd im Browser unter der IP-Adresse des Druckers mit dem Port 4408 aufrufen.
Ich musste in fluidd noch die Kamera aktivieren.
hier der Link zu Creality: https://www.creality.com/pages/download-k1-max-flagship
(*) falls du kein Terminalprogramm auf deinem Rechner hast, einfach mal im Internet danach suchen…
Gestern wurde der Drucker geliefert. Das Auspacken und Zusammenbauen dauerte nur 15 Minuten und dann konnte ich ihn einschalten. Nachdem er mit meinem Wlan verbunden wurde, machte er ein Firmwareupdate und abschließend einen langen Selbsttest inclusive einer Messung der Resonanzfrequenz des Bauraums.
Ich hatte noch etwas Schwarzes PLA Filament (GeekTech) und nachdem ich es eingefädelt hatte, habe ich das allseits bekannte Benchy – Schiff gedruckt und bin total beeindruckt von der enormen Geschwindigkeit.
Das Benchy war in 16 Minuten fertig!!!!
Hier ist das Ergebnis:
Der Drucker macht vom Print ein Zeitraffer Video:
Das Licht im Drucker könnte etwas heller sein -es gibt noch etwas was man verbessern könnte 😉
PS: Mein alter Drucker (Qidi X-Plus II) hat dafür 1h:38min gebraucht!
Weitere Test’s folgen..
07.01.2025: Order per PayPal 779,00€
Nachdem ich alles wieder zusammengebaut habe und die ersten erfolgreichen Drucke (ABS mit dem High Temperatur Hotend) gemacht habe, schrieb ich wieder eine Mail an Qidi um eine neue Platine für das Low Temperatur Hotend zu bekommen, weil ich befürchte das es mir das neue Flachbahnkabel wieder verbrennt.

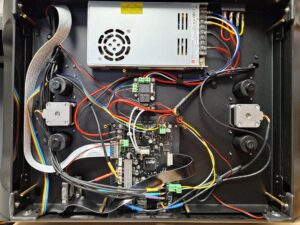

am 11.12.2024 bekam ich ein neues Mainboard und dazu das Flachbahnkabel (Verbindung Mainboard -> Hotend) und habe es gegen das (vermeintlich defekte Mainboard getauscht).

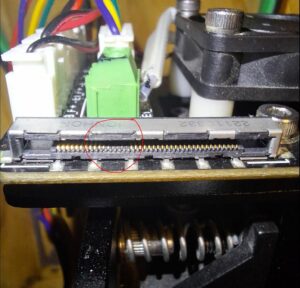

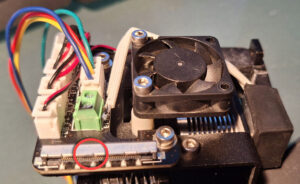

Jetzt kontrollierte ich das mitgelieferte Flachbahnkabel und wollte es erst garnicht ersetzen (für mich bestand der Fehler ja immer noch an einem defekten Mainboard 🙂 und dann fiel mir der Steckkontakt am Low Temperatur Hotend auf, das es dort stark schwarz verfärbte Leiterbahnen gab..

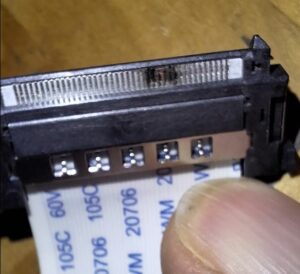

auch die Buchse sah nicht mehr gut aus:
Hier ist es scheinbar zu Kontakproblemen gekommen und das hat zur Erwärmung und Verbrennng der Leiterbahnen geführt, so das nicht genug Strom mehr am Extruder ankam..
Nachdem ich das Flachbahnkabel auch ausgetauscht hatte schaltete ich den Drucker wieder ein und diesmal wurde die Fehlermeldung (Extruder sensor error or power is not enough) am Display nicht mehr angezeigt und ich konnte das Hotend wieder ganz normal heizen.
Leider stand jetzt nach dem Tausch des Mainboards das Bild auch dem Touchscreen auf dem Kopf, was mir die Bedienung unmöglich machte..
Also habe ich das alte Mainboard wieder eingebaut…
Nach ein paar Tagen bekam ich von Qidi eine Mail mit der Firmware für das neue Mainboard und einer Anleitung zum Aufspielen der Software, was ich allerdings nicht mehr gemacht habe..
Heute erschien beim Versuch PLA zu drucken eine Fehlermeldung auf dem Display des Qidi:
Extruder sensor error or power is not enough..

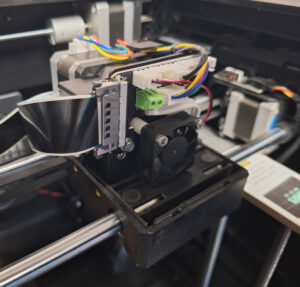

Nachdem ich die Abdeckung des Extruders abgenommen hatte, viel mir auf, das das Hotend sich nicht erwärmt, wenn es manuell angesteuert wurde. Der Temperaturfühler lieferte korrekte Messwerte..
Ich tauschte das Hotend gegen das bei Qidi mitgelieferte Hochtemperatur Hotend aus und musste festestellen, das dieses sich auch nicht erwärmte..
Darauf schrieb ich eine Mail an Qidi, das der 3D-Drucker ein Problem hat, zumal ich den Drucker am 14.11.23 bei Qidi gekauft hatte und er damit noch Garantie hat.
Am nächsten Tag antwortete „Aplus“ von Qidi und nach ein paar weiteren Mails mit dem guten Support von Qidi bekam ich ein neues Mainboard und ein neues Flachbahnkabel (Verbindung Mainboard->Hotend).
3D-Drucker Qidi X-Plus II
| Qidi X-Plus II Einstellungen | |||||
|---|---|---|---|---|---|
| PLA | ABS | PETG | TPU | NYLON | |
| Extruder | |||||
| Line Width | |||||
| Flow | |||||
| Enable Retraction | |||||
| Layer | |||||
| Layer Height | |||||
| Wall Line Count | |||||
| Print Thin Walls | |||||
| Top Layers | |||||
| Bottom Layers | |||||
| Top/Bottom Pattern | |||||
| Infil | |||||
| Infill Density | |||||
| Infill Pattern | |||||
| Additions | |||||
| Z Seam Alignment | |||||
| Speed | |||||
| Print Speed | |||||
| Travel Speed | |||||
| Temperature | |||||
| Printing Temperature | |||||
| Build Plate Temp. | |||||
| Cooling | |||||
| Enable Print Cooling | |||||
| Fan Speed | |||||
| Enable Camber Cool | |||||
| Support | |||||
| Generate Support | |||||
| Build Plate Adhension | |||||
| Print in Advance | |||||
| Build Plate Adh. Type | |||||
| Z Offset | |||||
| Advanced | |||||
| Union Overlapping Volumes | |||||
| Spiralize Outer Contures | |||||
| Shutdown After Printing |
https://qidi3d.com/
https://wiki.qidi3d.com/en/home
SketchUP 17.2.2555 (2017)
Ultimaker CURA 4.8.0 (10.11.2020)
-Neuere Versionen können *.dae Exporte von SketchUP nicht lesen!!
